Узел крепления У-4 - Электротехника

Товар	Ед.	Цена с НДС
Узел крепления У-4 (3.407.1-143.8-42) 6,5 кг	шт.	799,70руб.
Арт. 082454 Кронштейн У-4 (21.0045-13) 6,8 кг	шт.	643,50руб.

Товар

Ед.

Цена с НДС

Узел крепления У-4 (3.407.1-143.8-42) 6,5 кг

шт.

799,70руб.

Арт. 082454 Кронштейн У-4 (21.0045-13) 6,8 кг

шт.

643,50руб.

Узел крепления У-4 применяется для монтажа подкосов на опорах воздушных ЛЭП номинальным напряжением 0,4 кВ и 10кВ. Узел может применяться с анкерными, ответвительными, угловыми и концевыми опорами в составе линий старых типовых проектов с неизолированными проводами и новых проектов с изолированными и неизолированными проводами.

Спецификация узла крепления У-4

Позиция	Наименование детали	Количество	Масса, кг
1	Полоса 8х80 ГОСТ103-76 L=540	1	6,50
2	Круг 20 ГОСТ2590-71 L=649	1
3	Уголок 70х70х5 ГОСТ8509-86	1
4	Болт М20х220 ГОСТ7798-70	1
5	Гайка М20 ГОСТ5915-70	3

Позиция

Наименование детали

Количество

Масса, кг

Полоса 8х80 ГОСТ103-76 L=540

6,50

Круг 20 ГОСТ2590-71 L=649

Уголок 70х70х5 ГОСТ8509-86

Болт М20х220 ГОСТ7798-70

Гайка М20 ГОСТ5915-70

Размеры узла крепления У-4

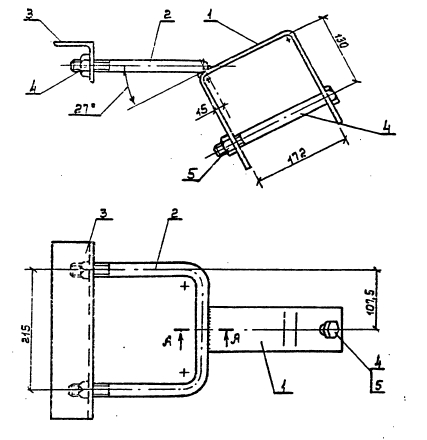

Чертеж узла крепления У-4

Варианты обозначения: узел крепления У-4, У4, У 4
